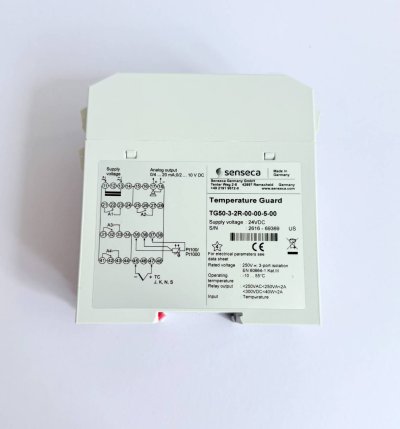

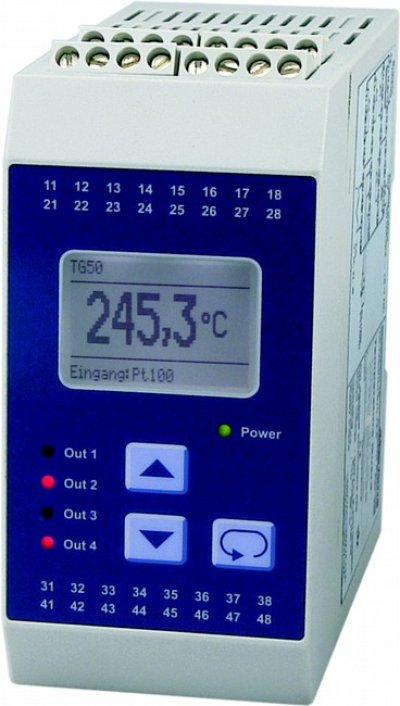

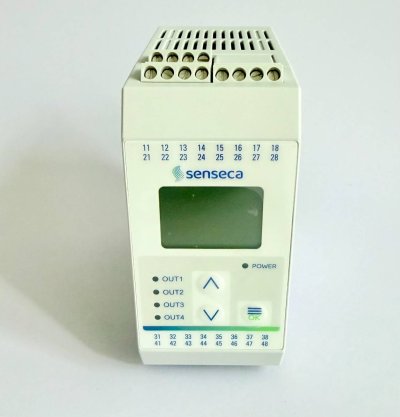

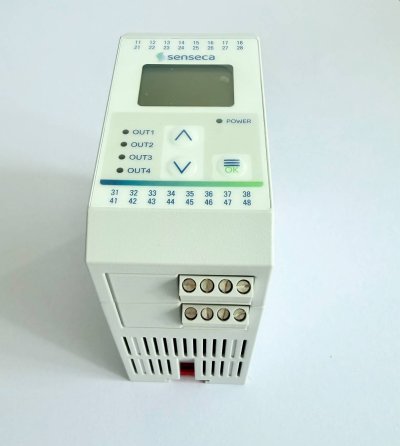

อุปกรณ์ป้องกันอุณหภูมิ รุ่น TG50
ขายแล้ว 0 ชิ้น
คำอธิบายสินค้าแบบย่อ
ด้วย TG50 คุณสามารถเชื่อมต่อเซ็นเซอร์วัดอุณหภูมิได้ทั้งสองประเภท คือ RTD (Pt100 และ Pt1000) หรือเทอร์โมคัปเปิล (ประเภท J, K, N และ S) การตั้งโปรแกรม TG50 นั้นง่ายมาก และผู้ใช้งานสามารถเลือกช่องสัญญาณเตือนได้สูงสุดสี่ช่อง นอกจากนี้ ผู้ใช้ยังสามารถสร้างช่องสัญญาณเอาต์พุตแบบอนาล็อกของตนเอง (เช่น ระหว่าง 0/4..20 mA และ 0/2..10 V DC) ซึ่งสามารถนำไปใช้ในการตรวจสอบและเฝ้าระวังอุณหภูมิได้หลายวิธี
แบรนด์: GHM Messtechnik GmbH
หมวดหมู่:
Temperature Guard
ข้อมูลทางเทคนิค (Technical Data)
แหล่งจ่ายไฟ (Power Supply)
แรงดันไฟเลี้ยง:230 V AC ±10%
115 V AC ±10%
24 V DC ±15%
กำลังไฟฟ้าที่ใช้: < 5 VA
อุณหภูมิการใช้งาน: -10 ถึง +55 °C
มาตรฐานและการรับรอง (Standards & Certifications)
CE Conformity: ATEX Directive 94/9/EGCertificate: PMT50ATEX.001
มาตรฐานที่รองรับ
EN 60079-0:2006
EN 60079-11:2007
EN 61241-0:2006
EN 61241-11:2006
IEC 61326 (05/2004)
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
CISPR16-1 / CISPR16-2
อินพุต (Input)
ฟังก์ชันตรวจจับความผิดปกติ (Fault Function)
ตรวจจับสายขาด (Wire Break)
RTD Pt100 / Pt1000
Thermocouple
ตรวจจับลัดวงจร (Short Circuit)
Pt100 / Pt1000 เท่านั้น
RTD
Pt100 (3 สาย): -100.0 ถึง +600.0 °C
Pt1000 (3 สาย): -100.0 ถึง +300.0 °C
Thermocouple (TC)
Type J: -100.0 ถึง +800.0 °C
Type K: -150 ถึง +1200 °C
Type N: -150 ถึง +1200 °C
Type S: -50 ถึง +1600 °C
มีระบบชดเชยจุดต่อเย็น (Cold Junction Compensation) ในตัว
ความแม่นยำ (Accuracy)
< 0.1%, ±1 Digit
จอแสดงผล (Display)
Graphic LCD Display
ความละเอียด 128 × 64 พิกเซล
ไฟพื้นหลังสีขาว (White Backlight)
เอาต์พุต (Output)
Alarm A1 – A4
รีเลย์แบบ SPDT
AC Load
แรงดันสูงสุด: < 250 V AC
กำลังไฟสูงสุด: < 250 VA
กระแสสูงสุด: < 2 A
cos Phi ≥ 0.3
DC Load
แรงดันสูงสุด: < 300 V DC
กำลังไฟสูงสุด: < 40 W
กระแสสูงสุด: < 2 A
Analog Output
0/4...20 mA, Load ≤ 500 Ω
0/2...10 V, Load > 500 Ω
วงจรแยกอิสระ (Isolated)
สลับชนิดเอาต์พุตอัตโนมัติตามโหลด (Automatic Output Changing)
ความแม่นยำของเอาต์พุต
Accuracy: 0.2%
Temperature Coefficient (TK): 0.01%/K
การแจ้งเตือนความผิดปกติ (Fault Indication)
กรณีสายขาดหรือเซนเซอร์ลัดวงจร
Analog Output (ตั้งค่าได้)
0 mA
< 3.6 mA
21.5 mA
Alarm Relay
ตั้งค่าให้ทำงานแบบ Min หรือ Max ได้
โครงสร้างและการติดตั้ง (Construction & Installation)
ตัวเครื่อง (Case)
วัสดุ Polyamide (PA) 6.6
มาตรฐานการลามไฟ UL94V-0
ติดตั้งบนราง TS35 ตามมาตรฐาน DIN EN 60715:2001-09
น้ำหนัก
ประมาณ 450 กรัม
การต่อสาย
ขั้วต่อแบบสกรู
รองรับขนาดสาย 0.14 ถึง 2.5 mm²
AWG 26 ถึง AWG 14
ระดับการป้องกัน (Protection Class)
ตัวเครื่อง: IP30
ขั้วต่อสาย: IP20
เป็นไปตามมาตรฐาน BGV A3
